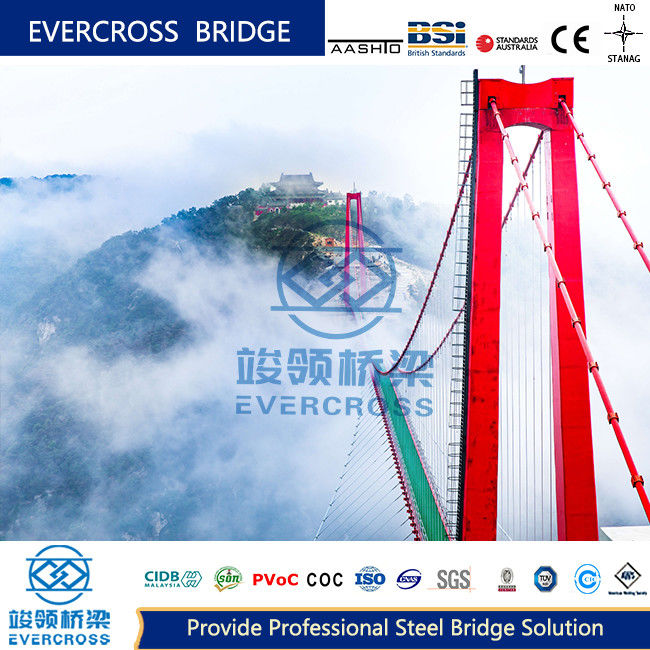

Modüler Çelik Kablo Asma Köprüsü

Marka Adı:	EVERCROSS
Model Numarası:	COMPACT-200; KOMPAKT-200; COMPACT-100; KOMPAKT-100; CHINA 321 ; <
Adedi:	Müzakere
Price:	1000USD ~ 2000USD Per ton
Teslim Zamanı:	Müzakere
Ödeme Şartları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CNAS; COC; PVOC; SONCAP; CIDB;FORM E;FORM L; FORM M, etc

Ürün Adı:

Çelik Kablolu Asma Köprü

Malzeme:

çelik

Uçuşları:

Büyük Açıklıklar

Türü:

Asma köprüler

Kullanımı:

Ağır Yükleme, Demiryolu Trafiği

Çatı malzemesi:

Çelik Beton

Ambalaj bilgileri:

detaylı siparişe göre

Vurgulamak:

Modüler Çelik Kablo Asma Köprüsü

Modüler Çelik Köprü Ağır Yük

Çelik asılı köprü büyük yaylar

Ürün Tanımı

Modüler Çelik Kablo Asansör Köprüsü Büyük Çaplı ve Ağır Yüklü

Ürün Özellikleri

Ürün Adı	Çelik Kablo Asma Köprüsü
Malzeme	Çelik
Uçuşları	Büyük Genişlemeler
Türü	Asma Köprüleri
Kullanımı	Ağır Yükleme, Demiryolu Trafiği
Çatı malzemesi	Çelik Beton

Yapısal Genel Görünüm

Çelik Kablo Asma Köprüsü, hem kablo hem de kiriş yapılarının gerginlik özelliklerini içeren ana kablo ve sertleştirilmiş kirişi birleştiren esnek bir asma sistemidir.Bu sağlam sistem birkaç önemli bileşenden oluşur.:

Köprü kulesi
Ana kablo
Sling
Sertleştirme kirişi
Çapa
Eyer

Yük Özellikleri

Yük, sargıdan kabloya, daha sonra demir, iskele ve kuleye aktarılır.Ana kablo yük taşıyan birincil bileşen olarak hizmet eder, köprünün iç kuvveti ve deformasyon özelliklerini doğrudan etkileyen yük altında deformasyonu ile.

Ana Bileşenler

Ana Kablo

Güçleri kuleye aktaran birincil yük taşıyıcı eleman.

Tel ip ana kablosu: daha küçük çaplar için 7 iplik yapısı
Paralel tel bant ana kablo: Daha büyük çaplar için önceden üretilmiş paralel çelik tel ipliği (PPWS) yöntemi

Köprü Kulesi

Dikey yük taşıma yapısı üç konfigürasyonda mevcuttur:

Sert kule (asgari yatay yer değiştirme)
Esnek kule (daha büyük yatay yer değiştirme)
Salkımlı sütun kulesi (daha küçük yaylar için)

Sertleştirme kirişi

Aracın istikrarını sağlayan ve yapısal sertliği sağlayan ikincil yapı.

Çelik kiriş kirişleri
Çelik kutu kirişleri
Beton kirişler
Çelik karışımlı kompozit kirişler

Bağlama Sistemleri

İki ana demirleme konfigürasyonu, ana kablo gerilimini temellere aktarır:

Yerçekimi demirleme: Neredeyse tüm koşullar için uygundur
Tünel demirleme: Jeolojik koşullar izin verdiğinde daha ekonomik

Sınıflandırma

Süspansiyon Genişliği Sayısına göre

Tek alana bağlı köprü
Üç aralıklı askı köprüsü
Dört aralıklı askı köprüsü
Beş aralıklı askı köprüsü

Ana Kablo Bağlantısı

Yer demirleme: Yerçekimi veya tünel demirleme aracılığıyla temele gerilim aktarır
Kendini bağlama: Gerginliği doğrudan sertleştirme kirişine aktarır

Koruma Tasarımı

Beton Yapı Koruması

Betonun koruyucu katman kalınlığının artması
Yüksek performanslı dayanıklı beton
Koruyucu kaplamalar/sızdırma katmanları
Geliştirilmiş takviye malzemeleri ve kaplamaları
Korozyon inhibitörleri
Katodik koruma sistemleri

Çelik yapı koruma

Boya kaplama sistemleri
Termal püskürtme flüorkarbon üst kaplamalı çinko/alüminyum alaşımları
Hava koşullarına karşı çelik uygulamalar
Çevreyi iyileştirmek

Avantajlar

Çelik kablo asma köprüleri, olağanüstü yayılma kapasiteleri, sismik performansı ve estetik çekiciliği nedeniyle 1000m'den fazla yayım için tercih edilen çözümdür.

Uzun süreli yetenekler:Ara destek olmadan geniş nehirler/ vadiler üzerinde kesintisiz geçişler
Estetik Mükemmellik:Şık kablo eğrilikleri ile ikonik mimari simgeler
Yapısal verimlilik:Büyük yaylar için en iyi malzeme kullanımı
Çevreye Düşük Etki:Asıl temel gereksinimleri

İnşa Süreci

Sistematik inşaat sırası şunları içerir: demir temeli, demir yapısı, köprü kulesinin temeli, kule dikimi, ana kablo montajı, sertleştirilmiş kiriş montajı,ve köprü güvertesinin tamamlanması.

Başvurular

Kentsel/kırsal ortamlarda büyük nehir geçitleri
İkonik işaretler ve turistik yerler
Rekor kuracak uzun mesafeli köprüler
Kritik altyapı bağlantıları

Evercross çelik köprülerin özellikleri

Ürün yelpazesi	Bailey köprüsü, Modüler köprüsü, Truss köprüsü, Warren köprüsü, Kemer köprüsü, Plaka köprüsü, Çubuk köprüsü, Kutu kiriş köprüsü, Asılı köprüsü, Kablolu köprü, Yüzen köprüsü
Tasarım Aralıkları	10M ile 300M arasında Tek aralık
Araç yolu	Tek şerit, Çift şerit, Çok şerit, Yürüyüş
Yükleme kapasitesi	AASHTO HL93.HS15-44 ila HS25-44, BS5400 HA+20HB ila HA+30HB, AS5100 Kamyon-T44, IRC 70R Sınıf A/B, NATO STANAG MLC80/MLC110, Kamyon-60T, Trakör-80/100Ton
Çelik sınıfı	EN10025 S355JR'den S460J0'ya kadar, AS/NZS3678/3679/1163 Sınıf 350, ASTM A572 GR50/GR65, GB1591 GB355B/C/D/460C
Sertifikalar	ISO9001, ISO14001, ISO45001, EN1090, CIDB, COC, PVOC, SONCAP
